Glattschaft
Durchmesser 2,87 bis 3,3 mm. Der Standard: geht leicht ein und reicht überall dort, wo die Verbindung nicht auf Auszug beansprucht wird.
Geräte · SENCO

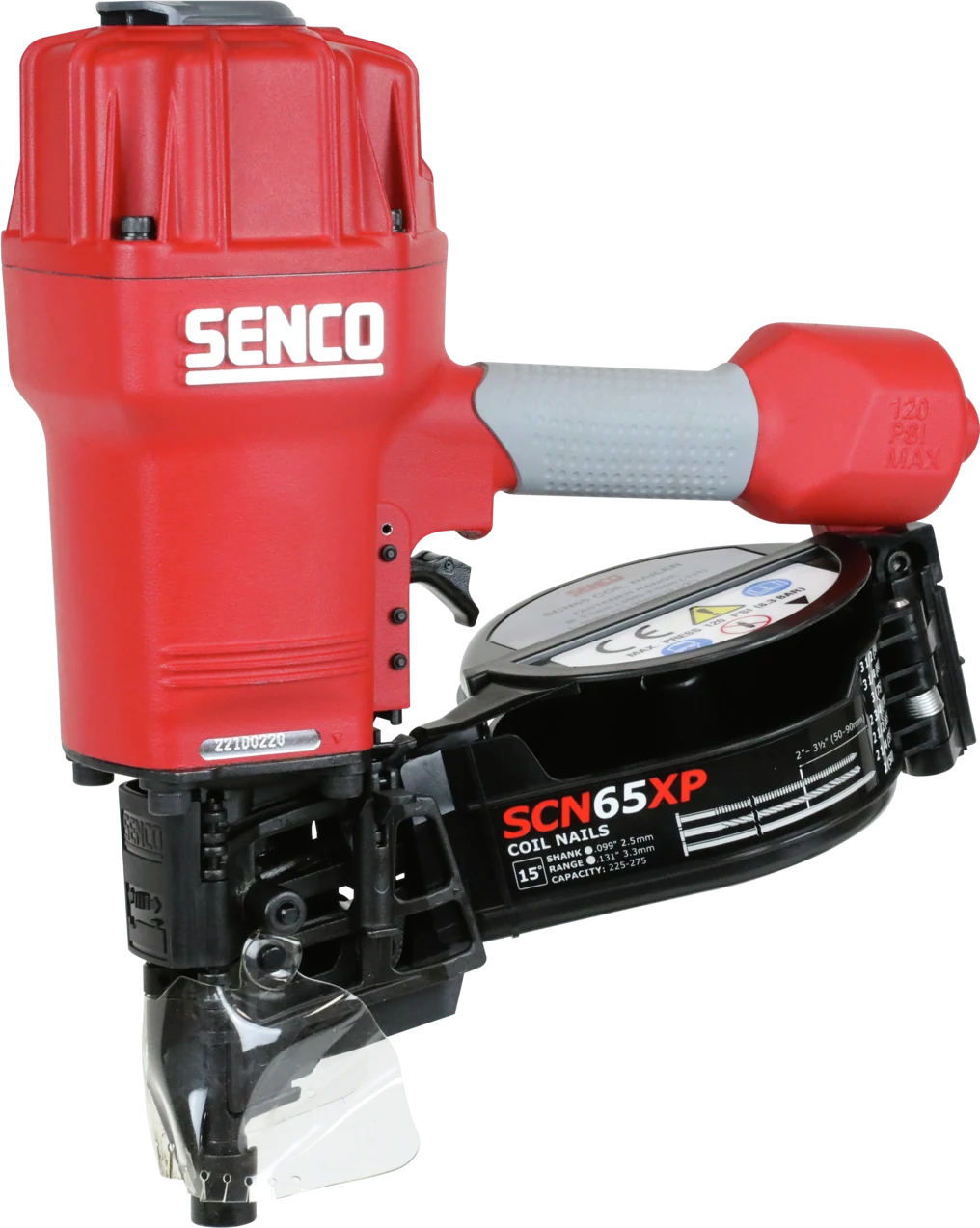

SENCO SCN65XP
Coilnagler für Nägel von 50 bis 90 mm – gebaut für Außenverkleidung, Terrassendielen, Zäune und Unterböden. Er verarbeitet drahtmagazinierte Coils und fasst bis zu 275 Nägel, sodass das Nachladen selten unterbricht. Hier finden Sie die technischen Daten, die drei Schaftarten mit ihren Längen, die Ersatzteilzeichnung zum Herunterladen und den passenden Reparatursatz.
Zur Länge. Das Datenblatt nennt für Ring- und Schraubschaft 75 mm als Obergrenze, für Glattschaft 90 mm. In der Praxis verarbeitet das Gerät auch längere Nägel – einen 3,1 × 90 mm Ringnagel etwa problemlos. Sagen Sie uns, was Sie vorhaben, dann klären wir das an Ihrer Anwendung statt am Katalog.
Dieses Gerät will geölt werden. Anders als unsere ölfreien Geräte wie der SKSXP braucht der SCN65XP regelmäßig ein paar Tropfen Druckluftöl. Die gehören in den Luftanschluss, nie ins Magazin.
Unsere Einschätzung: Ein Spitzengerät für den täglichen Dauereinsatz. Für ein Gerät dieser Art leicht und gut ausbalanciert, dabei kraftvoll und schnell. Das Magazin ist großzügig bemessen – auch bei großen Coils wird es darin nicht eng.
Technische Daten
| Gerätetyp | Coilnagler |
|---|---|
| Serie | XtremePro |
| Artikelnummer | 542001N |
| Befestiger | Coilnägel, drahtmagaziniert |
| Nagellänge | 50 – 90 mm (Glattschaft) 50 – 75 mm (Ring- und Schraubschaft) in der Praxis auch darüber – siehe unten |
| Nageldurchmesser | 2,87 – 3,3 mm (Glattschaft) 2,5 – 3,1 mm (Ring- und Schraubschaft) |
| Streifenwinkel | 16° |
| Wicklung | flach, 8 mm Steigung |
| Ausstattung | 360° einstellbarer Auslass, Eintriebtiefe mit Arretierung |
| Magazinkapazität | bis 275 Nägel (je nach Nageltyp) |
| Auslösung | Kontaktauslösung |
| Schmierung | ölen erforderlich |
| Arbeitsdruck | 4,8 – 8,3 bar |
| Luftbedarf | 270 l/min bei 60 Schuss/min |
| Luftanschluss | 3/8" Innengewinde |
| Gewicht | 3,6 kg |
| Abmessungen (T×B×H) | 137 × 327 × 359 mm |
| Lieferumfang | Handbuch, Teileliste, Kupplungen (ohne Koffer) |
| Reparatursatz | YK0366 |
Die Schaftarten
Drei Schäfte, drei Längen.
Der SCN65XP nimmt alle drei gängigen Schaftarten. Die folgenden Angaben stammen aus dem Herstellerdatenblatt – was darüber hinaus geht, steht im Abschnitt darunter.
Ringschaft
Durchmesser 2,5 bis 3,1 mm. Rillen im Schaft greifen ins Holz und erhöhen die Auszugskraft deutlich – die Wahl, wenn es dauerhaft halten muss.
Schraubschaft
Durchmesser 2,5 bis 3,1 mm. Ein gedrehter Schaft, der sich beim Eintreiben ins Holz zieht. Vor allem für harte und dichte Hölzer.
Unsicher, welcher Nagel zu Ihrer Anwendung gehört? Sagen Sie uns, was Sie befestigen und wo es später steht – kurz anrufen genügt. Die gängigen Längen und Ausführungen haben wir ab Lager.
Aus der Werkstatt
Was im Datenblatt nicht steht.
Datenblätter sind vorsichtig geschrieben. Wir reparieren diese Geräte seit Jahren selbst und sehen, was sie im Alltag wirklich verarbeiten – das deckt sich nicht immer mit der Tabelle. Was uns beim SCN65XP aufgefallen ist:
Die Längenangaben sind zu eng gefasst. Für Ring- und Schraubschaft nennt SENCO 75 mm als Obergrenze. Ein 3,1 × 90 mm Ringnagel läuft in diesem Gerät problemlos – also dieselbe Länge, die das Datenblatt nur dem Glattschaft zugesteht. Wer einen langen Ringnagel braucht, sollte sich von der Tabelle nicht abschrecken lassen und lieber einmal nachfragen.
Das ist unsere Erfahrung aus der eigenen Werkstatt, keine Freigabe des Herstellers. Für Anwendungen mit Nachweispflicht gelten die Angaben im Datenblatt. Für alles andere gilt: kurz anrufen, wir sagen Ihnen, was geht.
Einsatz
Wofür er gemacht ist.
Der SCN65XP ist ein Gerät für draußen und für die grobe Arbeit: Außenverkleidung und Ummantelung, Terrassendielen, Zäune, Unterböden, Holzschindeln sowie Kisten und Verpackungen. Überall dort, wo viele Nägel in kurzer Zeit gesetzt werden und die Verbindung Wind und Wetter aushalten muss.
Der Auslass lässt sich um 360° drehen, damit die Abluft nicht ins Gesicht oder aufs Werkstück bläst – bei Überkopfarbeit an der Fassade macht das einen spürbaren Unterschied. Die Eintriebtiefe stellen Sie werkzeuglos ein und halten sie mit der Arretierung fest, damit sie über die ganze Fläche gleich bleibt. Ein Punkt für die Planung: Mit 270 Litern pro Minute bei 60 Schuss ist der SCN65XP das mit Abstand durstigste Gerät unserer Steckbriefe – gut das Vierfache eines Klammergeräts. Den Kompressor sollte man entsprechend auslegen, sonst bricht der Druck im Dauereinsatz ein.
Ersatzteile
Zeichnung & Reparatursatz.
Für die gängigen Verschleißteile – Dichtungen, O-Ringe, Treiber – gibt es den passenden Reparatursatz YK0366. Und wenn es nur ein einzelnes Teil sein soll: Jede Position der Explosionszeichnung ist auch einzeln als Ersatzteil zu bekommen.
Ersatzteilzeichnung ansehen (PDF, 1512 KB)
Alle weiteren Zeichnungen finden Sie in der Zeichnungs-Bibliothek – dort stehen auch die Zeichnungen unserer übrigen Coilnagler.
Werkstatt
Lieber machen lassen?
Bringen Sie das Gerät vorbei oder senden Sie es ein. Wir zerlegen, prüfen und melden uns mit einem verbindlichen Festpreis-Angebot – repariert wird erst nach Ihrer Freigabe.
Passend dazu
Die richtigen Nägel.
In den SCN65XP gehören Coilnägel mit 16° Streifenwinkel, drahtmagaziniert, in Längen von 50 bis 90 mm und Durchmessern von 2,5 bis 3,3 mm. Welche Länge sinnvoll ist, hängt vom Schaft und von der Anwendung ab – fragen Sie uns im Zweifel.
Bei der Oberfläche gibt es drei Ausführungen – blank, verzinkt und Edelstahl. Verzinkt ist der Normalfall überall dort, wo Feuchtigkeit ins Spiel kommt. Edelstahl gehört dorthin, wo es dauerhaft nass wird oder gerbsäurehaltige Hölzer wie Eiche und Lärche verarbeitet werden – dort verhindert er die typischen schwarzen Verfärbungen rund um den Befestiger. Blank bleibt dem trockenen Innenbereich vorbehalten.
Mindestens ebenso wichtig ist der Schaft, denn er entscheidet darüber, wie fest der Nagel sitzt. Glattschaft geht leicht ein und reicht, wo die Verbindung nicht auf Auszug beansprucht wird. Ringschaft greift mit Rillen ins Holz und erhöht die Auszugskraft deutlich – die Wahl, wenn es dauerhaft halten muss. Schraubschaft hat einen gedrehten Schaft, der sich beim Eintreiben ins Holz zieht, vor allem für harte und dichte Hölzer.
Unsicher, welcher Nagel hineingehört? Typenbezeichnung genügt – kurz anrufen oder ein Foto vom Typenschild an info@vdt-oberhausen.de.
Fragen zum SCN65XP?
Ob Ersatzteil, Reparatur oder passende Nägel – am schnellsten klären wir das am Telefon oder direkt an der Theke.
