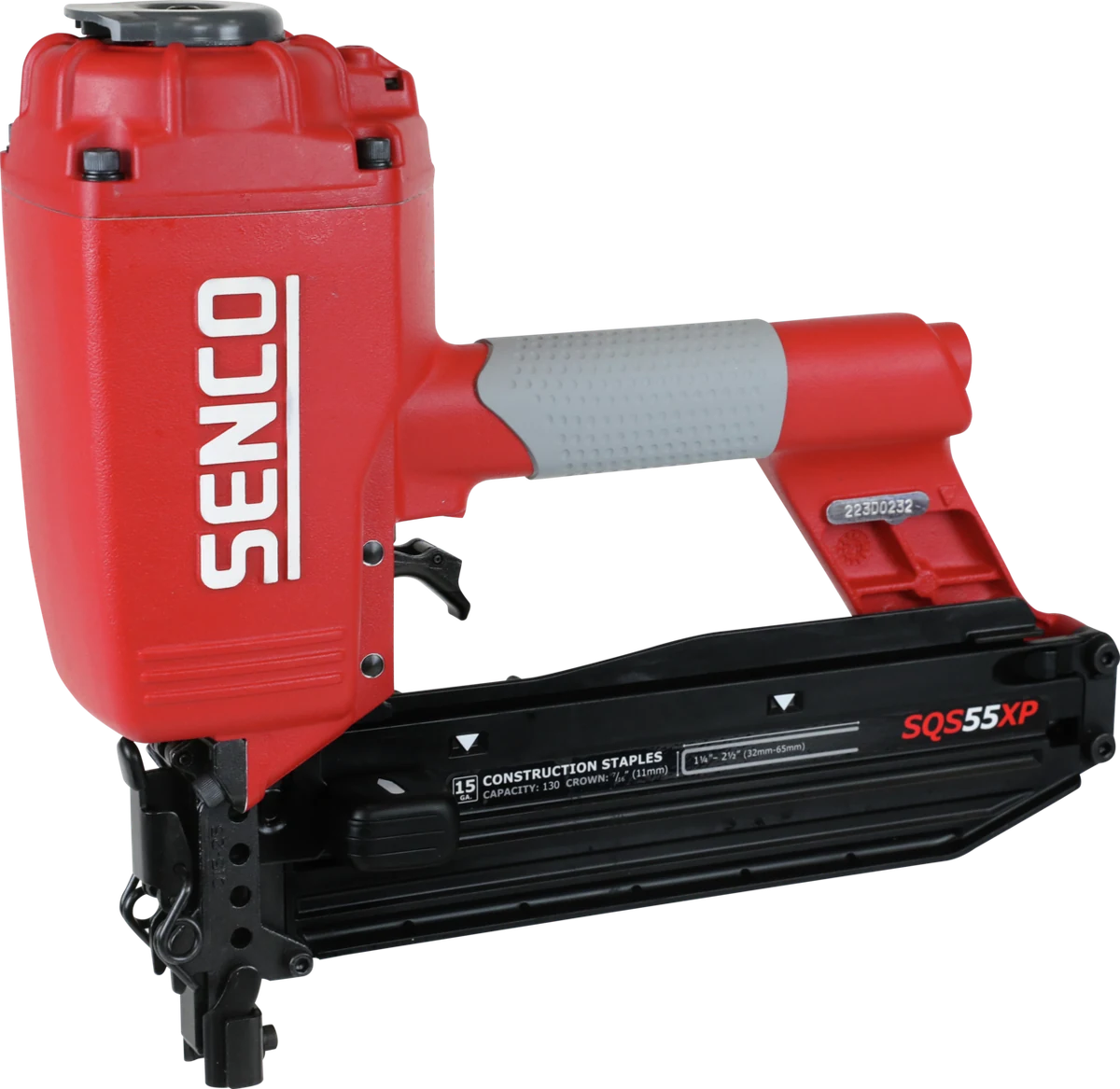

SENCO SQS55XP
Klammergerät für Q-Klammern von 38 bis 63 mm bei 11,1 mm Rückenbreite. Entwickelt für den Dauereinsatz im Holz- und Fertighausbau – Plattenbefestigung auf Holzunterkonstruktion, Gestellbau, Trockenbau und Brandschutz. In zwei Ausführungen erhältlich, mit Einzel- oder mit Kontaktauslösung. Hier finden Sie die technischen Daten, die Ersatzteilzeichnung zum Herunterladen und den passenden Reparatursatz.
Zwei Ausführungen – bitte bei der Bestellung angeben. Mit Einzelauslösung (662002N) setzt das Gerät bei jedem Auslösen genau eine Klammer – die Wahl, wo es auf Genauigkeit ankommt. Mit Kontaktauslösung (662001N) schießt es bei gedrücktem Auslöser mit jedem Aufsetzen und arbeitet dadurch schneller. Welche die richtige ist, hängt von der Arbeit ab und teils von den Vorgaben im Betrieb – sagen Sie uns einfach, worum es geht.
Dieses Gerät will geölt werden. Anders als unsere ölfreien Geräte wie der SLP20XP und der FinishPro 30XP braucht der SQS55XP regelmäßig ein paar Tropfen Druckluftöl. Die gehören in den Luftanschluss, nie ins Magazin.
Unsere Einschätzung: Das Gerät liegt gut in der Hand – ausbalanciert und trotzdem kraftvoll, damit arbeitet es sich auch über Stunden angenehm. Dass es seit über 20 Jahren nahezu unverändert im Programm ist, sagt einiges über die Konstruktion. Was wir in der Werkstatt sehen, sagt noch mehr: Unsere Kunden bringen den SQS55XP zur Reparatur, statt ihn wegzuwerfen. Das lohnt sich auch – neben dem Reparatursatz ist jedes Teil einzeln erhältlich.
Technische Daten
| Gerätetyp | Klammergerät |
|---|---|
| Serie | XtremePro |
| Artikelnummer | 662002N (Einzelauslösung) 662001N (Kontaktauslösung) |
| Befestiger | Q-Klammern, schwere Drahtklammer, 15 ga |
| Rückenbreite | 11,1 mm (Nennmaß) |
| Klammerlänge | 38 – 63 mm |
| Drahtstärke | 1,78 mm |
| Streifenwinkel | 0° (gerade) |
| Ausstattung | Eintriebtiefe mit Arretierung, 360°-Auslass, Magazin von oben ladbar, EZ-Clear |
| Magazinkapazität | 130 Klammern |
| Auslösung | Einzel- oder Kontaktauslösung |
| Schmierung | ölen erforderlich |
| Arbeitsdruck | 5,5 – 8,3 bar |
| Luftbedarf | 185 l/min bei 60 Schuss/min |
| Luftanschluss | 3/8" Innengewinde |
| Gewicht | 2,7 kg |
| Abmessungen (T×B×H) | 92 × 365 × 305 mm |
| Lieferumfang | Handbuch, Teileliste (ohne Koffer) |
| Reparatursatz | YK0375 |
Einsatz
Wofür er gemacht ist.
Der SQS55XP ist für den harten Dauereinsatz im Holz- und Fertighausbau gebaut: Plattenbefestigung auf Holzunterkonstruktion, Gestellbau, Verschläge, Rahmenbau und Beplankung, Unterböden und Bretter, Paletten und Kisten. Im Trockenbau und im Brandschutz läuft er ebenso wie in der Möbelfertigung – und er ist eines der wenigen Geräte, das auch Holz auf Stahl verarbeitet.
Das Magazin wird von oben geladen, was auf der Leiter und in Zwangshaltung schneller geht, und lässt sich bei einem Klammerstau öffnen, ohne das Gerät zu zerlegen. Die Eintriebtiefe stellen Sie werkzeuglos ein und halten sie mit der Arretierung fest, damit sie über die ganze Serie gleich bleibt. Der Auslass ist um 360° drehbar. Ein Punkt für die Planung: Mit 185 Litern pro Minute bei 60 Schuss gehört der SQS55XP zu den durstigeren Geräten – das sollte man bei der Wahl des Kompressors einrechnen.
Zum Vergleich
SQS55XP oder SNS50XP?
Die beiden Geräte sind sich zum Verwechseln ähnlich: gleiches Gewicht, gleiche Maße, gleicher Luftbedarf, sogar derselbe Reparatursatz. Der Unterschied steckt in der Klammer – und der ist entscheidend, denn N- und Q-Klammern sind nicht austauschbar.
SENCO SNS50XP
| Klammerserie | N |
|---|---|
| Rückenbreite | 10,6 mm |
| Drahtstärke | 1,51 mm |
| Klammerlänge | 32 – 63 mm |
| Magazin | 160 Klammern |
SENCO SQS55XP
| Klammerserie | Q |
|---|---|
| Rückenbreite | 11,1 mm |
| Drahtstärke | 1,78 mm |
| Klammerlänge | 38 – 63 mm |
| Magazin | 130 Klammern |
Kurz gesagt: Der SQS55XP hält mehr – dickerer Draht, breiterer Rücken. Der SNS50XP kommt dafür kürzer heraus, ab 32 statt 38 mm, und fasst 30 Klammern mehr im Magazin. Unsicher, welches das richtige ist? Kurz anrufen – wir klären das an Ihrer Anwendung, nicht am Katalog.
Ersatzteile
Zeichnung & Reparatursatz.
Für die gängigen Verschleißteile – Dichtungen, O-Ringe, Treiber – gibt es den passenden Reparatursatz YK0375, den wir ab Lager vorhalten; er passt auch für den SNS50XP. Und wenn es nur ein einzelnes Teil sein soll: Jede Position der Explosionszeichnung ist auch einzeln als Ersatzteil zu bekommen.
Ersatzteilzeichnung ansehen (PDF, 657 KB)
Alle weiteren Zeichnungen finden Sie in der Zeichnungs-Bibliothek.
Werkstatt
Lieber machen lassen?
Bringen Sie das Gerät vorbei oder senden Sie es ein. Wir zerlegen, prüfen und melden uns mit einem verbindlichen Festpreis-Angebot – repariert wird erst nach Ihrer Freigabe.
Passend dazu
Die richtigen Klammern.
In den SQS55XP gehören Q-Klammern mit 11,1 mm Rückenbreite: 38 bis 63 mm lang, 1,78 mm Drahtstärke, gerader Streifen. Bei Klammern entscheidet die Rückenbreite darüber, ob etwas ins Magazin passt – die Länge können Sie wählen, die Breite nicht.
Diese Klammern sind immer geharzt: Der Harzüberzug verschmilzt beim Eintreiben mit dem Holz und erhöht die Auszugswerte deutlich. Bei der Oberfläche gibt es vier Ausführungen – blank, verzinkt, mit ETA-Zulassung und Edelstahl.
Die Zulassung brauchen Sie überall dort, wo die Verbindung tragend ist; diese Klammern sind zugleich immer hochwertig verzinkt. Edelstahl gehört dorthin, wo es feucht wird oder gerbsäurehaltige Hölzer wie Eiche und Lärche im Spiel sind – dort verhindert er die typischen schwarzen Verfärbungen rund um den Befestiger. Die gängigen Längen haben wir ab Lager.
Unsicher, welche Klammer hineingehört? Typenbezeichnung genügt – kurz anrufen oder ein Foto vom Typenschild an info@vdt-oberhausen.de.
