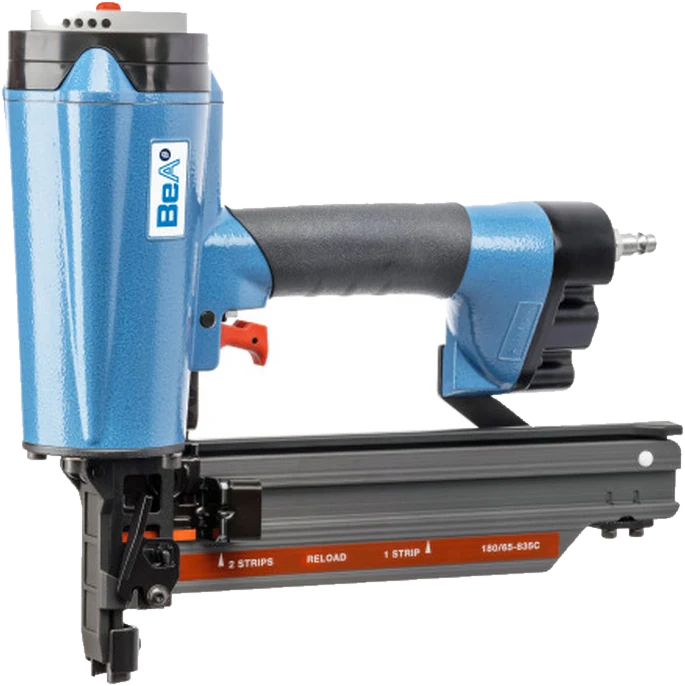

BeA 180/65-835C
Klammergerät für Q-Klammern von 40 bis 65 mm bei 11,1 mm Rückenbreite – bei BeA laufen diese Klammern unter der Bezeichnung Typ 180. Gebaut für Fertighaus- und Holzrahmenbau, Zimmerei sowie Dach und Fassade. Es ist dieselbe Klammer, die auch im SENCO SQS55XP läuft. Hier finden Sie die technischen Daten, den Vergleich der beiden Geräte und die Ersatzteilzeichnung zum Herunterladen.
Q-Klammer oder Typ 180 – dasselbe Ding. BeA nennt diese Klammer Typ 180, bei SENCO und im Handel heißt sie Q. Wir führen sie unter Q, weil das die geläufigere Bezeichnung ist. Die Maße sind identisch: 11,1 mm Rückenbreite, 1,78 mm Draht. Wenn Sie beide Fabrikate im Betrieb haben, brauchen Sie deshalb nur eine Klammersorte am Lager.
Dieses Gerät will geölt werden. Anders als unsere ölfreien Geräte wie der SENCO SKSXP braucht der 180/65-835C regelmäßig ein paar Tropfen Druckluftöl. Die gehören in den Luftanschluss, nie ins Magazin.
Unsere Einschätzung: Ein qualitativ hochwertiges Gerät, das durchaus mit dem SENCO SQS55XP mithalten kann – und da beide dieselbe Klammer verarbeiten, ist die Wahl zwischen ihnen eine Frage des Geräts, nicht des Befestigers.
Technische Daten
| Gerätetyp | Klammergerät |
|---|---|
| Hersteller | BeA |
| Artikelnummer | 12000500 |
| Befestiger | Q-Klammern (BeA Typ 180), schwere Drahtklammer |
| Rückenbreite | 11,1 mm (Nennmaß) |
| Klammerlänge | 40 – 65 mm |
| Drahtstärke | 1,78 mm |
| Streifenwinkel | 0° (gerade) |
| Ausstattung | Tiefeneinstellung, Nachladeanzeige am Magazin |
| Magazinkapazität | max. 132 Klammern |
| Auslösung | Kontaktauslösung |
| Schmierung | ölen erforderlich |
| Arbeitsdruck | 6 – 8 bar |
| Luftbedarf | 174 l/min bei 60 Schuss/min |
| Gewicht | 2,7 kg |
| Abmessungen (L×B×H) | 370 × 107 × 328 mm |
| Lieferumfang | Benutzerhandbuch, Ersatzteilliste |
Einsatz
Wofür er gemacht ist.
Der 180/65-835C ist ein Gerät für den Holzbau im weiteren Sinne: Fertighausbau, Holzkonstruktionen und Holzrahmenbau, Zimmerei sowie Dach und Fassade. Also überall dort, wo Platten und Beplankung auf Holz gehen und die Verbindung etwas aushalten muss.
Die Eintriebtiefe stellen Sie am Gerät ein, ohne Werkzeug. Am Magazin sitzt eine Nachladeanzeige, die den Füllstand in Streifen angibt – das erspart die Leerschüsse, die man sonst erst am fehlenden Halt bemerkt. Ein Punkt für die Planung: Mit rund 174 Litern pro Minute bei 60 Schuss gehört das Gerät zu den durstigeren – das sollte man bei der Wahl des Kompressors einrechnen. BeA selbst gibt den Wert je Eintreibvorgang an, mit 2,9 Litern bei 6 bar; wir haben ihn umgerechnet, damit er sich mit unseren übrigen Geräten vergleichen lässt.
Zum Vergleich
BeA 180/65-835C oder SENCO SQS55XP?
Die beiden Geräte verarbeiten dieselbe Klammer – gleiche Rückenbreite, gleiche Drahtstärke – und wiegen aufs Gramm dasselbe. Die Wahl ist deshalb keine Frage des Befestigers, sondern der Ausstattung.
BeA 180/65-835C
| Rückenbreite | 11,1 mm |
|---|---|
| Drahtstärke | 1,78 mm |
| Klammerlänge | 40 – 65 mm |
| Magazin | 132 Klammern |
| Gewicht | 2,7 kg |
| Luftbedarf | 174 l/min |
| Auslösung | nur Kontakt |
SENCO SQS55XP
| Rückenbreite | 11,1 mm |
|---|---|
| Drahtstärke | 1,78 mm |
| Klammerlänge | 38 – 63 mm |
| Magazin | 130 Klammern |
| Gewicht | 2,7 kg |
| Luftbedarf | 185 l/min |
| Auslösung | Einzel oder Kontakt |
Kurz gesagt: Der BeA greift oben etwas weiter, bis 65 statt 63 mm. Der SQS55XP fängt dafür unten zwei Millimeter früher an und ist auch mit Einzelauslösung zu haben – das zählt, wenn im Betrieb danach gefragt wird. Beim Luftbedarf liegt der BeA etwas günstiger, 174 gegen 185 Liter. Unsicher, welches das richtige ist? Kurz anrufen – wir klären das an Ihrer Anwendung, nicht am Katalog.
Ersatzteile
Zeichnung & Einzelteile.
Einen fertig geschnürten Reparatursatz gibt es für dieses Gerät nicht – dafür ist jede Position der Explosionszeichnung einzeln als Ersatzteil zu bekommen, von der Dichtung bis zum Treiber. Sagen Sie uns, was Sie brauchen, oder nennen Sie die Positionsnummer aus der Zeichnung.
Ersatzteilzeichnung ansehen (PDF, 272 KB)
Alle weiteren Zeichnungen finden Sie in der Zeichnungs-Bibliothek.
Werkstatt
Lieber machen lassen?
Bringen Sie das Gerät vorbei oder senden Sie es ein. Wir zerlegen, prüfen und melden uns mit einem verbindlichen Festpreis-Angebot – repariert wird erst nach Ihrer Freigabe.
Passend dazu
Die richtigen Klammern.
In den 180/65-835C gehören Q-Klammern mit 11,1 mm Rückenbreite: 40 bis 65 mm lang, 1,78 mm Drahtstärke, gerader Streifen. Auf BeA-Verpackungen steht dafür Typ 180 – es ist dieselbe Klammer. Bei Klammern entscheidet die Rückenbreite darüber, ob etwas ins Magazin passt; die Länge können Sie wählen, die Breite nicht.
Diese Klammern sind immer geharzt: Der Harzüberzug verschmilzt beim Eintreiben mit dem Holz und erhöht die Auszugswerte deutlich. Bei der Oberfläche gibt es vier Ausführungen – blank, verzinkt, mit ETA-Zulassung und Edelstahl.
Die Zulassung brauchen Sie überall dort, wo die Verbindung tragend ist; diese Klammern sind zugleich immer hochwertig verzinkt. Edelstahl gehört dorthin, wo es feucht wird oder gerbsäurehaltige Hölzer wie Eiche und Lärche im Spiel sind – dort verhindert er die typischen schwarzen Verfärbungen rund um den Befestiger. Die gängigen Längen haben wir ab Lager.
Unsicher, welche Klammer hineingehört? Typenbezeichnung genügt – kurz anrufen oder ein Foto vom Typenschild an info@vdt-oberhausen.de.
