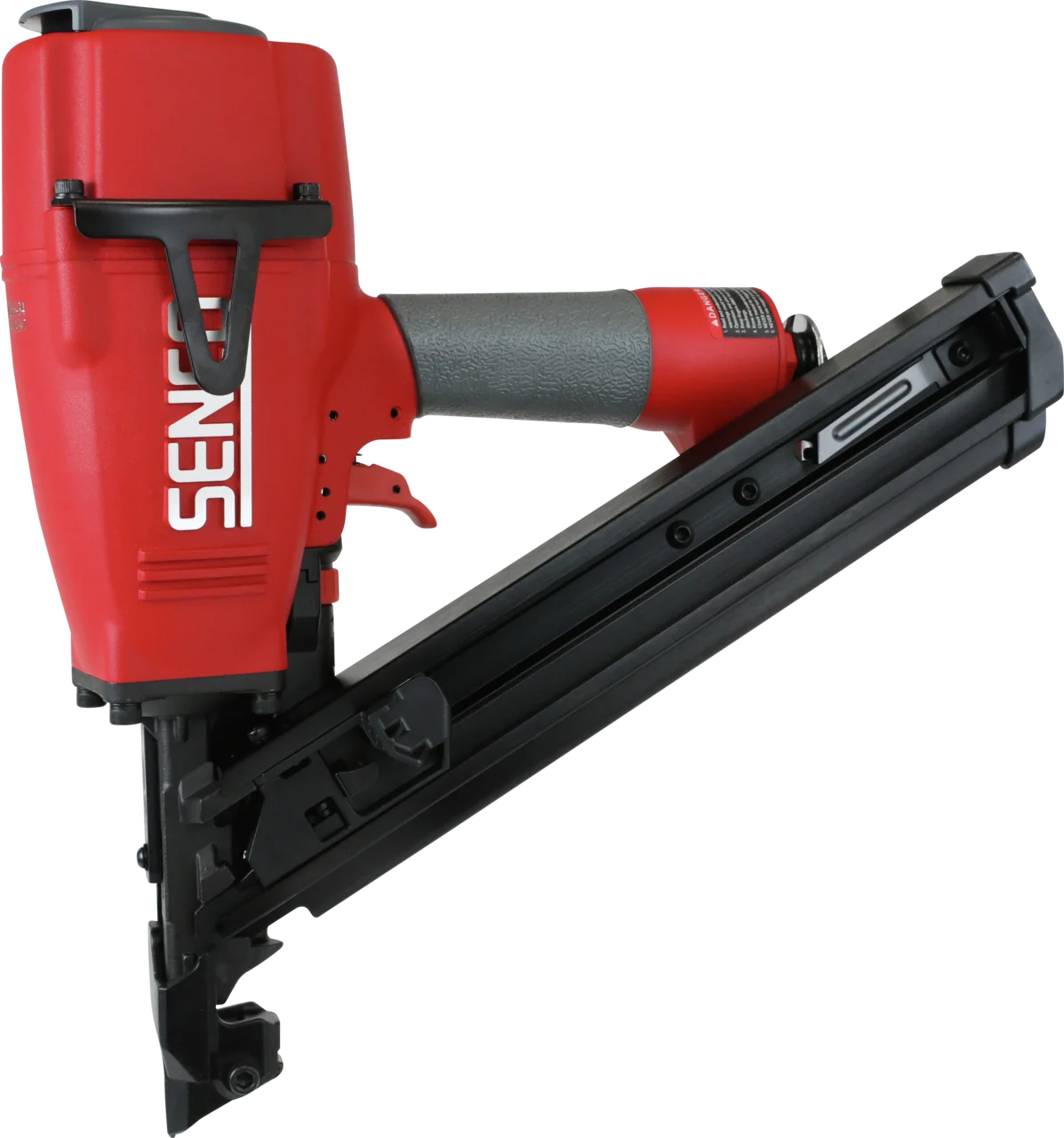

Ankernagler für Holzverbinder aus Blech: Er setzt Ankernägel von 38 bis 64 mm direkt in die vorgestanzten Löcher von Balkenschuhen, Winkelverbindern und Lochblechen. Die Nägel kommen im 34°-Streifen, kunststoff- oder papiermagaziniert. Hier finden Sie die technischen Daten, die passenden Nägel, die Ersatzteilzeichnung zum Herunterladen und die beiden Reparatursätze.
Ein paar Tropfen Öl. Der MC60-34 ist nicht ölfrei. Druckluftöl gehört in den Luftanschluss, nicht in das Magazin und nicht an die Nägel.
Unsere Einschätzung: Ein Gerät für eine Aufgabe, und die erledigt er genau: Das Nasenstück findet das Loch im Blech, der Nagel sitzt da, wo er hingehört – ohne Hammer und ohne krumme Nägel am Balkenschuh. Mit 2,68 kg bleibt er auch über Kopf handlich. Unser Tipp dazu: Ankernägel mit Torx-Antrieb im Kopf. Sitzt ein Verbinder falsch, drehen Sie sie einfach wieder heraus.
| Gerätetyp | Ankernagler |
|---|---|
| Serie | Pro |
| Artikelnummer | 6K2001N |
| Befestiger | Ankernägel, kunststoff- oder papiermagaziniert |
| Nagellänge | 38 – 64 mm (Ringschaft) |
| Nageldurchmesser | 3,3 – 4,3 mm (Standard 4,0 mm) |
| Streifenwinkel | 34° |
| Ausstattung | Nasenstück für Lochbleche, Leerschusssperre, werkzeuglose Tiefeneinstellung, 360° einstellbarer Auslass, seitliche Verschleißbleche aus Stahl |
| Magazinkapazität | 20 Nägel |
| Auslösung | Einzelauslösung |
| Schmierung | ölen erforderlich |
| Arbeitsdruck | 4,8 – 8,3 bar |
| Luftbedarf | 117,5 l/min bei 60 Schuss/min |
| Luftanschluss | 3/8" Innengewinde |
| Gewicht | 2,68 kg |
| Abmessungen (T×B×H) | 110 × 350 × 359 mm |
| Lieferumfang | Handbuch, Teileliste (ohne Koffer) |
| Reparatursätze | YK0825EU (oberer Bereich) YK0826EU (unterer Bereich) |
Einsatz
Der MC60-34 ist ein Gerät für den Holzbau: Er nagelt Balkenschuhe, Sparrenpfettenanker, Winkelverbinder und Lochbleche – also überall dort, wo ein Blechverbinder mit vielen Nägeln am Holz befestigt wird. Solche Lochblechnagler ersetzen den Hammer genau bei der Arbeit, bei der er am meisten Zeit kostet.
Das Nasenstück ist so geformt, dass es in das vorgestanzte Loch greift; der Nagel trifft deshalb das Loch und nicht das Blech daneben. Weil hier jeder Nagel einzeln sitzen muss, arbeitet das Gerät nur mit Einzelauslösung. Die Leerschusssperre verhindert, dass es bei leerem Magazin weiter auslöst, und seitliche Verschleißbleche aus Stahl schützen das Gerät vor Abrieb. Die Eintriebtiefe stellen Sie ohne Werkzeug ein, den Auslass drehen Sie um 360°.
Gut zu wissen: Das Magazin fasst 20 Nägel. Wer viele Verbinder hintereinander setzt, legt sich am besten ein paar Streifen griffbereit.
Ersatzteile
Für den MC60-34 gibt es zwei Reparatursätze. Grob gesagt deckt YK0825EU den oberen Bereich rund um das Deckelventil ab, YK0826EU den unteren Bereich mit Puffer, den O-Ringen der Buchse und der Kolben-Treiber-Einheit. Welche Teile genau dazugehören, ist in der Zeichnung markiert. Jede Position bekommen Sie auch einzeln.
Ersatzteilzeichnung ansehen (PDF, 2409 KB)
Alle weiteren Zeichnungen finden Sie in der Zeichnungs-Bibliothek.
Werkstatt
Bringen Sie das Gerät vorbei oder senden Sie es ein. Wir zerlegen, prüfen und melden uns mit einem verbindlichen Festpreis-Angebot – repariert wird erst nach Ihrer Freigabe.
Passend dazu
In den MC60-34 gehören Ankernägel mit 34° Streifenwinkel, kunststoff- oder papiermagaziniert, mit Ringschaft in Längen von 38 bis 64 mm. Der Durchmesser liegt zwischen 3,3 und 4,3 mm, Standard sind 4,0 mm.
Bei der Oberfläche gibt es zwei Ausführungen: verzinkt für die meisten Holzverbinder und Edelstahl dort, wo es dauerhaft feucht wird oder der Verbinder selbst aus Edelstahl ist.
Diese Ankernägel haben einen Torx-Antrieb im Kopf. Sie werden ganz normal mit dem MC60-34 gesetzt – lassen sich aber wieder herausdrehen, wenn ein Balkenschuh oder Winkel versetzt werden muss – statt sie mühsam heraushebeln zu müssen.
Unsicher, welcher Nagel zu Ihrem Verbinder passt? Kurz anrufen oder ein Foto vom Verbinder an info@vdt-oberhausen.de. Die gängigen Längen haben wir ab Lager.
Ob Ersatzteil, Reparatur oder passende Ankernägel – am schnellsten klären wir das am Telefon oder direkt an der Theke.
